¿Qué pasaría si los circuitos electrónicos pudieran estirarse como la goma y repararse solos cuando se agrietan? Un fabricante de placas de circuito con sede en Osaka pasó casi una década desarrollando una "placa de circuito extensible de metal líquido" que ahora ha sido adoptada oficialmente como producto médico comercial. Del prototipo de laboratorio al electrodo de bioseñales listo para el mercado: así es como los circuitos extensibles están dando forma al futuro.

Construyendo circuitos con metal líquido: ¿Qué es una "placa de circuito extensible"?

Todo dispositivo electrónico que posees contiene una placa de circuito, una placa plana y rígida con caminos metálicos que transportan señales eléctricas. Estas placas se encuentran en smartphones, laptops y televisores. Por su propia naturaleza, no pueden doblarse, y estirarlas está fuera de cuestión.

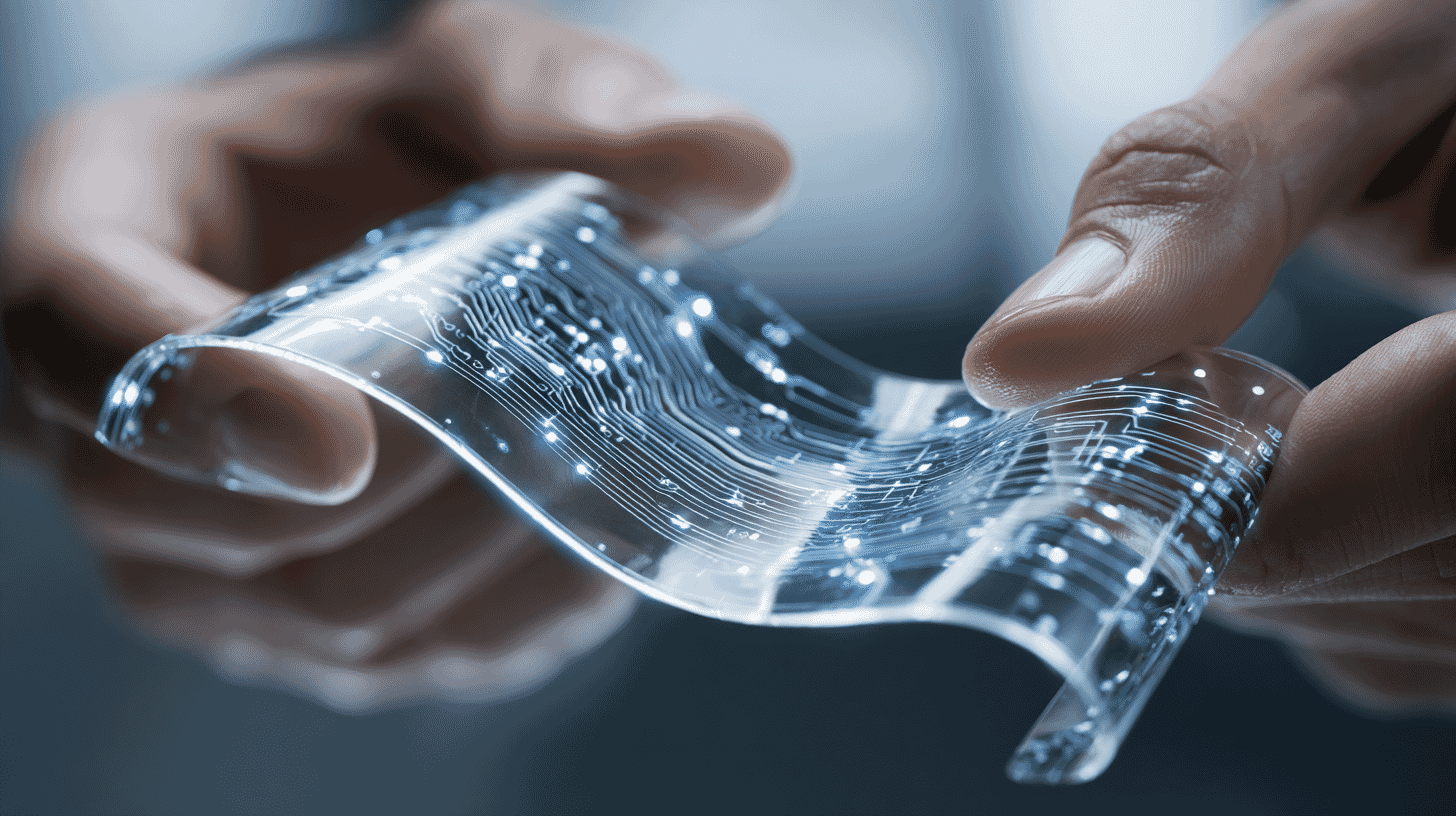

Satosen Co., Ltd., un fabricante de placas de circuito impresas con sede en Osaka, Japón, ha desarrollado una tecnología que subvierte completamente este paradigma. Su "placa de circuito extensible" usa metal líquido para formar caminos eléctricos sobre una lámina de elastómero blando (un material elástico similar al caucho). La placa puede estirarse hasta aproximadamente el 50% de su tamaño original y mantiene una conductividad eléctrica estable a través de más de 250.000 ciclos de estiramiento y liberación.

El "metal líquido" utilizado aquí es una aleación a base de galio. El galio es un metal notable que se vuelve líquido a temperatura ambiente, y a diferencia del mercurio, tiene muy baja toxicidad y se considera seguro para el contacto con el cuerpo humano. La estructura propietaria de Satosen primero crea la base del circuito usando pasta de plata, luego coloca una capa de metal líquido a base de galio encima para lograr un circuito que resiste el daño por estiramiento y deformación.

La característica más notable de esta tecnología es su capacidad de "autorreparación". Si se forman grietas microscópicas en el cableado, el metal líquido fluye hacia los espacios y restaura automáticamente la conductividad eléctrica. En otras palabras, el circuito se repara a sí mismo, un concepto que suena a ciencia ficción pero que ahora es una realidad de ingeniería.

Una década de I+D: El camino hacia la comercialización

Satosen comenzó a desarrollar placas de circuito extensibles alrededor de 2016, anticipando una creciente demanda de dispositivos vestibles. Originalmente un fabricante de placas de circuito impresas rígidas convencionales, la empresa reconoció la necesidad de sustratos más blandos y que se adaptaran mejor al cuerpo a medida que proliferaban los dispositivos vestibles tipo reloj y anillo.

Las primeras placas extensibles usaban solo pasta metálica para la formación de circuitos, lo que provocaba roturas de cable después de solo unos pocos miles a decenas de miles de ciclos de estiramiento. La introducción del cableado de metal líquido rompió esta barrera. Cuando Satosen lanzó comercialmente sus placas extensibles de metal líquido de nueva generación en julio de 2024, la tecnología atrajo una atención significativa dentro de la industria electrónica.

El propio proceso de fabricación también es innovador. La producción tradicional de placas de circuito utiliza predominantemente un "método sustractivo" que requiere grandes cantidades de agua para lavar el exceso de metal. Satosen en cambio emplea un "método aditivo" que coloca materiales del circuito solo donde se necesitan. Este proceso completamente seco y sin agua reduce los pasos de circuito y capa de aislamiento en aproximadamente un 60% y no produce aguas residuales, logrando lo que los japoneses llaman "monozukuri sostenible" (artesanía manufacturera con mínimo impacto ambiental).

En julio de 2025, Satosen presentó ponencias invitadas en conferencias internacionales en Estados Unidos y Singapur, exhibiendo la tecnología ante una audiencia global.

Adopción oficial: Electrodos de medición de bioseñales por ATR-Promotions

En enero de 2026, la placa de circuito extensible de Satosen logró un hito importante: la adopción oficial como producto. La empresa que la adoptó es ATR-Promotions, Inc., con sede en Seika, Prefectura de Kioto. ATR-Promotions es miembro del grupo ATR (Instituto Internacional de Investigación en Telecomunicaciones Avanzadas). Desde 2006, ha vendido sensores inalámbricos compactos, y en 2013 lanzó el dispositivo de medición de bioseñales "TS-EMG01".

En esta adopción, la placa extensible de Satosen fue integrada como material de electrodo para EMG y ECG en los productos de ATR-Promotions. A diferencia de los electrodos desechables convencionales, el diseño extensible puede aplicarse a áreas que anteriormente eran difíciles de medir, como los diminutos músculos de los dedos de las manos, los pies y los músculos faciales, permitiendo la evaluación de la actividad muscular en ubicaciones que antes eran impracticables.

La mayor ventaja de usar una placa extensible como electrodo es que no necesita fijarse equipo pesado al sitio de medición, y la gestión del cableado se simplifica drásticamente. Los sujetos pueden mantener sus movimientos naturales durante la medición, con una incomodidad significativamente reducida. Esto es particularmente significativo para niños pequeños y personas mayores, que pueden sentirse molestados por los dispositivos convencionales y quitárselos involuntariamente.

Más allá de la salud: Pantallas extensibles y robótica blanda

Las aplicaciones de la placa de circuito extensible de Satosen se extienden mucho más allá de la medicina y la salud. Según la empresa, la evaluación para producción en masa está avanzando en varios otros dominios.

En el campo de las pantallas extensibles, se espera que la tecnología sirva como cableado interno para pantallas curvas, plegables y que cambian de forma. El cableado de señales que permanece estable incluso cuando las dimensiones de la pantalla cambian amplía dramáticamente la libertad de diseño. En noviembre de 2024, LG Display presentó una pantalla extensible con una tasa de elongación del 50%, destacando la necesidad crítica de tecnología de cableado extensible en pantallas de próxima generación.

En robótica, se anticipan aplicaciones para articulaciones, músculos artificiales y estructuras tipo fuelle en robots blandos, componentes que sufren deformación significativa y movimiento repetitivo. Al liberar a los robots de las limitaciones del cableado rígido, esta tecnología permite movimientos más biomiméticos y fluidos que se asemejan más a los de las criaturas vivas.

Un mercado global en auge para la electrónica extensible

La tecnología de Satosen está ganando atención contra el telón de fondo del crecimiento explosivo en el mercado más amplio de electrónica extensible. La investigación de mercado proyecta que el mercado global de electrónica extensible y conforme casi se duplicará de aproximadamente $2.990 millones en 2025 a $6.010 millones para 2030, impulsado por una tasa de crecimiento anual compuesta de alrededor del 15%.

A nivel global, investigadores de la EPFL en Suiza han desarrollado fibras de metal líquido que siguen funcionando cuando se estiran hasta diez veces su longitud original, dirigiéndose a aplicaciones de ropa inteligente. DuPont ha introducido tintas conductoras extensibles para pantallas automotrices. La competencia se intensifica, pero Satosen, que se presenta como la primera empresa del mundo en comercializar metal líquido como material de placa de circuito en un producto de serie, cuenta con una notable ventaja de pionera.

Una pyme de Osaka en la vanguardia mundial

Con un capital de aproximadamente 99,54 millones de yenes (unos $660.000), con sede en el barrio de Nishinari de Osaka, esta pequeña y mediana empresa está operando en la frontera global de la electrónica. Representa el poder del monozukuri japonés, la filosofía manufacturera profundamente arraigada de artesanía persistente y meticulosa, combinada con una década de experiencia tecnológica acumulada.

El salto de la fase de I+D a la adopción oficial como producto marca un hito significativo en la historia de la electrónica extensible. En el futuro, los circuitos de metal líquido de Satosen pueden encontrar su camino en las camisas que vestimos, los monitores de salud adhesivos que aplicamos a nuestra piel y los robots blandos que trabajan junto a nosotros.

En Japón, las "placas de circuito extensibles" ahora están entrando en aplicaciones médicas reales serias. ¿Cómo está evolucionando la tecnología vestible y la electrónica extensible en tu país? Nos encantaría conocer tus opiniones.
